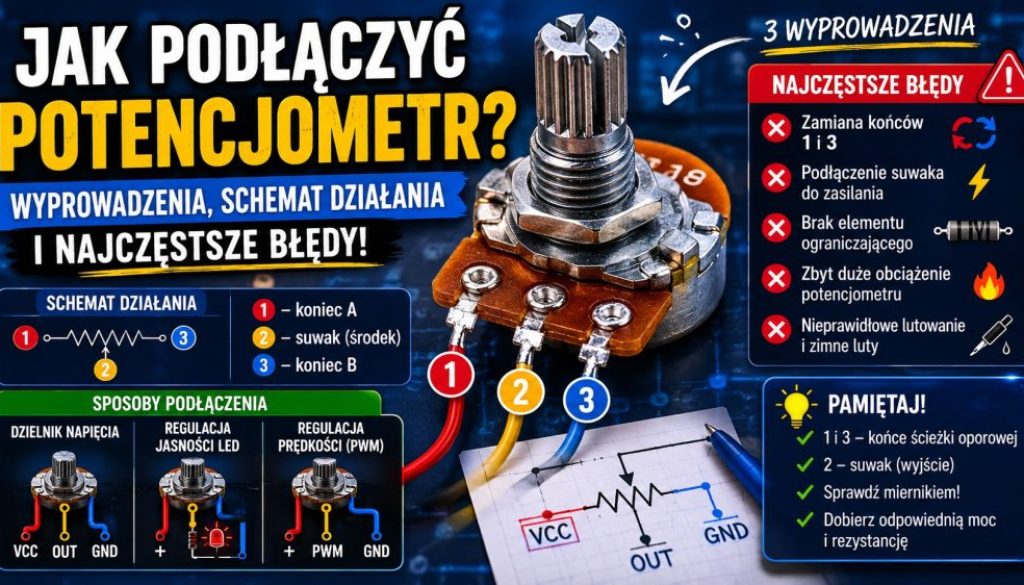

Jak podłączyć potencjometr? Wyprowadzenia, schemat działania i najczęstsze błędy

Potencjometr podłącza się zależnie od tego, jaką funkcję ma pełnić w układzie. Najczęściej ma trzy wyprowadzenia: dwa skrajne piny są końcami ścieżki oporowej, a środkowy pin jest suwakiem. To właśnie z suwaka pobiera się regulowaną wartość.

Jeśli potencjometr ma działać jako dzielnik napięcia, wykorzystuje się wszystkie trzy nóżki. Jedna skrajna nóżka trafia do zasilania, druga do masy, a środkowa daje regulowane napięcie wyjściowe. Tak podłącza się potencjometr na przykład do wejścia analogowego mikrokontrolera.

Jeśli potencjometr ma działać jako regulowany rezystor, używa się dwóch wyprowadzeń: suwaka i jednej skrajnej nóżki. Wtedy obracanie osi zmienia rezystancję między tymi punktami.

Przed podłączeniem warto sprawdzić wyprowadzenia multimetrem, szczególnie jeśli potencjometr ma nietypową obudowę, więcej niż trzy piny albo pochodzi z odzysku.

Jak podłączyć potencjometr?

Potencjometr 3-pinowy można podłączyć na dwa podstawowe sposoby. Jako dzielnik napięcia używa się wszystkich trzech pinów: jedna skrajna nóżka do zasilania, druga skrajna do masy, a środkowa jako wyjście. Jako regulowany rezystor używa się dwóch pinów: środkowego suwaka i jednej skrajnej nóżki.

Sposób podłączenia	Używane wyprowadzenia	Zastosowanie
Dzielnik napięcia	trzy piny	wejście analogowe, regulacja poziomu sygnału
Regulowany rezystor	suwak + jedna skrajna nóżka	prosta zmiana rezystancji w układzie
Regulator głośności	trzy piny	tłumienie sygnału audio
Wejście mikrokontrolera	trzy piny	płynny odczyt napięcia na wejściu analogowym
Regulacja mocy	zwykle nie bezpośrednio	potrzebny układ sterujący, tranzystor, PWM lub regulator

Najważniejsze jest rozpoznanie, który pin jest suwakiem. W typowym potencjometrze obrotowym zwykle jest to środkowa nóżka, ale najlepiej potwierdzić to pomiarem.

Co to jest potencjometr?

Potencjometr to rezystor o regulowanej wartości. Wewnątrz znajduje się ścieżka oporowa oraz ruchomy styk, czyli suwak. Gdy obracasz osią potencjometru albo przesuwasz suwak, zmienia się położenie tego styku na ścieżce oporowej.

Dzięki temu potencjometr może zmieniać:

• napięcie wyjściowe,
• poziom sygnału,
• rezystancję w obwodzie,
• wartość zadaną dla sterownika,
• głośność,
• jasność,
• próg działania układu.

Potencjometr różni się od zwykłego rezystora tym, że jego wartość można regulować. Zamiast jednej stałej rezystancji daje możliwość płynnej zmiany w określonym zakresie, na przykład od 0 do 10 kΩ.

Potencjometry stosuje się w elektronice, audio, sterownikach, regulatorach, układach pomiarowych, mikrokontrolerach i urządzeniach użytkowych. Nie zawsze jednak mogą bezpośrednio sterować dużą mocą. Często służą tylko jako element sterujący dla innego układu.

Jak rozpoznać wyprowadzenia potencjometru?

Typowy potencjometr ma trzy wyprowadzenia. Dwa skrajne piny są końcami ścieżki oporowej, a pin środkowy jest suwakiem.

Schemat koncepcyjny wygląda tak:

[ pin skrajny ] — ścieżka oporowa — [ pin skrajny ]
                         ↑
                    [ suwak / pin środkowy ]

Między dwoma skrajnymi pinami rezystancja jest stała i odpowiada wartości potencjometru. Między suwakiem a jedną skrajną nóżką rezystancja zmienia się podczas obracania.

Przykład: jeśli potencjometr ma oznaczenie 10 kΩ, to między skrajnymi pinami powinno być około 10 kΩ. Między suwakiem a skrajnym pinem wartość będzie się zmieniać od bliskiej 0 Ω do około 10 kΩ.

Niektóre potencjometry mają więcej pinów. Może to oznaczać:

• potencjometr stereo,
• potencjometr z wyłącznikiem,
• potencjometr podwójny,
• potencjometr z odczepem,
• enkoder, który tylko wygląda podobnie do potencjometru.

Dlatego przy nietypowych elementach nie warto ufać wyłącznie wyglądowi.

Jak sprawdzić nóżki potencjometru multimetrem?

Wyprowadzenia potencjometru najłatwiej sprawdzić multimetrem ustawionym na pomiar rezystancji. To dobry sposób, jeśli nie masz pewności, który pin jest suwakiem.

Postępuj tak:

1. Ustaw multimetr na pomiar rezystancji.
   Wybierz zakres odpowiedni do wartości potencjometru, na przykład kΩ.
2. Zmierz rezystancję między dwoma skrajnymi pinami.
   Wynik powinien być stały i zbliżony do wartości opisanej na obudowie.
3. Obróć oś potencjometru.
   Jeśli wynik między tymi pinami się nie zmienia, prawdopodobnie mierzone są końce ścieżki oporowej.
4. Zmierz rezystancję między środkowym pinem a jednym skrajnym.
   Obracaj oś. Rezystancja powinna płynnie rosnąć lub maleć.
5. Powtórz pomiar między środkowym pinem a drugim skrajnym.
   Wartość powinna zmieniać się odwrotnie niż w poprzednim pomiarze.

Jeśli rezystancja skacze, przerywa albo zmienia się nierówno, potencjometr może być zabrudzony, zużyty albo uszkodzony.

Czy potencjometr ma plus i minus?

Sam potencjometr nie ma plusa i minusa tak jak dioda, kondensator elektrolityczny czy układ scalony. Jest elementem rezystancyjnym, więc jego wyprowadzenia nie są spolaryzowane w klasycznym sensie.

W konkretnym układzie jedna skrajna nóżka może być podłączona do plusa zasilania, druga do masy, a środkowa może być wyjściem regulowanego napięcia. To jednak wynika ze sposobu podłączenia, a nie z tego, że potencjometr ma własny plus i minus.

Jeśli zamienisz miejscami dwie skrajne nóżki, potencjometr zwykle będzie działał, ale regulacja odwróci kierunek. Na przykład zamiast zwiększać wartość przy obrocie w prawo, będzie ją zmniejszał.

Suwak jest najważniejszy, bo to z niego pobiera się wartość zmienną.

Jak podłączyć potencjometr jako dzielnik napięcia?

Jako dzielnik napięcia potencjometr wykorzystuje wszystkie trzy wyprowadzenia. Jedna skrajna nóżka jest podłączona do napięcia zasilania, druga do masy, a środkowa, czyli suwak, jest wyjściem regulowanego napięcia.

Schemat koncepcyjny:

VCC ─── [ skrajny pin ]
          potencjometr
OUT ─── [ suwak ]
          potencjometr
GND ─── [ skrajny pin ]

W takim układzie napięcie na suwaku zmienia się płynnie od wartości bliskiej masie do wartości bliskiej napięciu zasilania.

Ten sposób podłączenia stosuje się między innymi do:

• wejść analogowych mikrokontrolera,
• regulacji poziomu sygnału,
• ustawiania progów działania,
• zadawania wartości regulatorom,
• prostych układów sterujących,
• regulacji głośności sygnału audio.

Przykład: jeśli potencjometr jest podłączony między 5 V i GND, to na suwaku można uzyskać napięcie od około 0 V do około 5 V. Mikrokontroler może odczytać tę wartość na wejściu analogowym.

Jak podłączyć potencjometr jako regulowany rezystor?

Jeśli potencjometr ma działać jako regulowany rezystor, używa się dwóch wyprowadzeń: suwaka i jednej skrajnej nóżki. Obracanie potencjometru zmienia wtedy rezystancję między tymi dwoma punktami.

Schemat koncepcyjny:

Układ ─── [ suwak ]
          potencjometr
Układ ─── [ skrajny pin ]

W tym wariancie trzeci pin może pozostać niepodłączony. Czasem łączy się go z suwakiem, aby zmniejszyć ryzyko przerwy w obwodzie przy chwilowej utracie kontaktu suwaka ze ścieżką oporową.

Potencjometr jako regulowany rezystor można stosować w prostych układach regulacyjnych, ale trzeba uważać na prąd i moc. Ścieżka oporowa potencjometru ma ograniczoną obciążalność. Jeśli popłynie przez nią zbyt duży prąd, potencjometr może się przegrzać lub uszkodzić.

Nie należy zakładać, że potencjometr może zastąpić dowolny rezystor mocy.

Jak podłączyć potencjometr do Arduino lub mikrokontrolera?

Do Arduino albo innego mikrokontrolera potencjometr najczęściej podłącza się jako dzielnik napięcia. Jedna skrajna nóżka trafia do zasilania, druga do masy, a środkowa do wejścia analogowego.

Pin potencjometru	Typowe połączenie
Skrajny pin 1	VCC
Skrajny pin 2	GND
Środkowy pin / suwak	wejście analogowe

Przy takim podłączeniu mikrokontroler odczytuje napięcie z suwaka i przelicza je na wartość cyfrową. Gdy obracasz potencjometrem, zmienia się napięcie na wejściu analogowym.

Trzeba pamiętać o kilku zasadach:

• masa potencjometru i masa mikrokontrolera muszą być wspólne,
• napięcie na suwaku nie może przekroczyć dopuszczalnego napięcia wejścia analogowego,
• potencjometr powinien mieć wartość dobraną do wejścia układu,
• długie przewody mogą powodować zakłócenia,
• przy niestabilnych odczytach można zastosować filtrację programową lub sprzętową.

Jeśli mikrokontroler pracuje na 3,3 V, nie należy podawać na wejście analogowe 5 V, chyba że producent układu wyraźnie dopuszcza taki poziom.

Jak podłączyć potencjometr do regulacji głośności?

W regulacji głośności potencjometr najczęściej działa jako dzielnik napięcia sygnału audio. Jeden koniec ścieżki łączy się z sygnałem wejściowym, drugi z masą sygnałową, a z suwaka pobiera się sygnał o regulowanym poziomie.

Koncepcyjnie:

Sygnał wejściowy ─── [ skrajny pin ]
Masa sygnałowa  ─── [ skrajny pin ]
Wyjście audio   ─── [ suwak ]

Do regulacji głośności zwykle stosuje się potencjometr logarytmiczny, ponieważ lepiej odpowiada sposobowi, w jaki człowiek odbiera zmianę głośności. Potencjometr liniowy może działać, ale regulacja może wydawać się nienaturalna: zbyt gwałtowna na początku albo zbyt mało czuła w innym zakresie.

W układach audio warto zwrócić uwagę na:

• charakterystykę potencjometru,
• ekranowanie przewodów,
• prowadzenie masy,
• długość przewodów sygnałowych,
• trzaski przy zużytym lub zabrudzonym potencjometrze,
• różnicę między potencjometrem mono i stereo.

Do regulacji stereo stosuje się potencjometr podwójny, czyli dwa potencjometry na jednej osi.

Jak podłączyć potencjometr do regulacji LED?

Potencjometr nie powinien być traktowany jako uniwersalny regulator prądu diody LED. Dioda LED wymaga ograniczenia prądu, zwykle przez rezystor, sterownik prądowy albo odpowiedni układ regulacji.

Bezpośrednie podłączenie diody LED przez potencjometr może być błędne, ponieważ:

• potencjometr może nie ograniczyć prądu w bezpieczny sposób,
• ścieżka oporowa może się przegrzać,
• LED może ulec uszkodzeniu,
• regulacja może być niestabilna,
• przy minimalnej rezystancji prąd może być zbyt duży.

Lepsze rozwiązanie to użycie potencjometru jako elementu sterującego. Potencjometr może podawać sygnał do:

• sterownika LED,
• wejścia analogowego mikrokontrolera,
• regulatora PWM,
• układu z tranzystorem,
• gotowego modułu regulacji jasności.

W prostych układach LED nadal potrzebny jest element ograniczający prąd. Sam potencjometr nie powinien być jedynym zabezpieczeniem diody.

Jak podłączyć potencjometr do regulacji obrotów silnika lub wentylatora?

Potencjometr zwykle nie powinien bezpośrednio regulować obrotów silnika przez włączenie go w szereg z zasilaniem. Silniki pobierają większy prąd niż może bezpiecznie przenieść typowy potencjometr.

W praktyce potencjometr najczęściej służy jako element zadawania wartości dla regulatora. Obrót potencjometru zmienia sygnał sterujący, a dopiero regulator steruje silnikiem.

Takie rozwiązanie stosuje się przy:

• regulatorach PWM,
• sterownikach silników DC,
• regulatorach wentylatorów,
• modułach sterujących prędkością,
• układach z tranzystorem lub MOSFET-em,
• sterownikach przemysłowych.

Przy wentylatorach i silnikach 230 V trzeba stosować regulator przeznaczony do danego typu obciążenia. Nie należy podłączać zwykłego potencjometru bezpośrednio do urządzeń sieciowych.

Potencjometr liniowy czy logarytmiczny — który wybrać?

Potencjometr liniowy i logarytmiczny różnią się charakterystyką zmiany rezystancji podczas obrotu.

Typ potencjometru	Charakterystyka	Typowe zastosowanie
Liniowy	równomierna zmiana	mikrokontrolery, regulacja napięcia, układy pomiarowe
Logarytmiczny	zmiana nieliniowa	audio, regulacja głośności
Montażowy	regulacja serwisowa	kalibracja układów
Suwakowy	regulacja liniowym ruchem	miksery, panele sterujące
Wieloobrotowy	precyzyjna regulacja	układy wymagające dokładnego ustawienia

Do mikrokontrolerów, regulatorów napięcia i układów pomiarowych najczęściej wybiera się potencjometr liniowy. Do regulacji głośności zwykle lepszy jest potencjometr logarytmiczny.

Oznaczenia potencjometrów mogą różnić się zależnie od producenta, dlatego nie zawsze sama litera na obudowie wystarczy do pewnego rozpoznania charakterystyki. W razie wątpliwości warto sprawdzić dokumentację elementu albo zmierzyć przebieg rezystancji multimetrem.

Jak dobrać wartość potencjometru?

Wartość potencjometru dobiera się do układu, w którym ma pracować. Nie ma jednej wartości dobrej do wszystkiego.

Zastosowanie	Na co zwrócić uwagę
Wejście analogowe	zgodność z wymaganiami mikrokontrolera
Audio	charakterystyka logarytmiczna i dopasowanie impedancji
LED	potencjometr jako wejście sterownika, nie jedyny ogranicznik prądu
Silnik	potencjometr jako sterowanie regulatora, nie element mocy
Kalibracja	potencjometr montażowy lub wieloobrotowy
Układ pomiarowy	stabilność, tolerancja i wpływ na obwód

Zbyt mała wartość potencjometru może niepotrzebnie obciążać źródło sygnału lub zasilanie. Zbyt duża wartość może zwiększać podatność na zakłócenia i powodować niestabilne odczyty.

W popularnych układach z mikrokontrolerem często spotyka się potencjometry o wartościach rzędu kilku lub kilkudziesięciu kiloohmów. W audio, regulatorach i układach pomiarowych dobór zależy od konkretnego schematu.

Oprócz rezystancji ważne są też:

• moc potencjometru,
• tolerancja,
• charakterystyka,
• typ montażu,
• długość osi,
• liczba obrotów,
• trwałość mechaniczna,
• dopuszczalne napięcie i prąd,
• warunki pracy.

Dlaczego potencjometr działa odwrotnie?

Jeśli potencjometr działa odwrotnie, zwykle skrajne wyprowadzenia są zamienione miejscami. Na przykład obrót w prawo zmniejsza wartość zamiast ją zwiększać.

Rozwiązanie jest proste: zamień miejscami dwa skrajne przewody. Suwak powinien pozostać na tym samym wyjściu.

Dotyczy to najczęściej układów, w których potencjometr działa jako dzielnik napięcia. Zamiana końców ścieżki oporowej zmienia kierunek narastania napięcia na suwaku.

W układach z mikrokontrolerem można też odwrócić regulację programowo. Jeśli odczyt analogowy rośnie od 0 do maksymalnej wartości, program może przeliczyć go odwrotnie.

Potencjometr może działać „odwrotnie” również wtedy, gdy:

• zastosowano nieodpowiednią charakterystykę,
• pomylono suwak ze skrajnym pinem,
• układ interpretuje wartość w odwrotny sposób,
• w urządzeniu zastosowano potencjometr suwakowy o innym układzie wyprowadzeń.

Najczęstsze błędy przy podłączaniu potencjometru

Najczęstsze błędy wynikają z pomylenia wyprowadzeń albo użycia potencjometru do zadania, do którego nie jest przeznaczony.

1. Mylenie suwaka ze skrajną nóżką
   Wtedy regulacja może nie działać albo działać w ograniczonym zakresie.
2. Podłączenie tylko skrajnych nóżek i oczekiwanie regulacji na wyjściu
   Między skrajnymi pinami rezystancja jest stała, więc nie uzyskasz regulowanego wyjścia.
3. Użycie potencjometru o złej charakterystyce
   Liniowy i logarytmiczny nie dają takiego samego odczucia regulacji.
4. Dobór zbyt małej mocy potencjometru
   Przy zbyt dużym prądzie ścieżka oporowa może się przegrzać.
5. Bezpośrednia regulacja LED bez rezystora lub sterownika
   LED wymaga ograniczenia prądu.
6. Regulacja silnika przez potencjometr włączony w szereg z zasilaniem
   Typowy potencjometr nie jest elementem mocy.
7. Podanie zbyt wysokiego napięcia na wejście mikrokontrolera
   Może uszkodzić wejście analogowe.
8. Brak wspólnej masy w układzie
   Mikrokontroler lub sterownik może wtedy błędnie odczytywać napięcie.
9. Zastosowanie zbyt długich przewodów w układzie audio lub pomiarowym
   Może to powodować zakłócenia, szumy i niestabilne odczyty.
10. Mylenie potencjometru z enkoderem
    Enkoder obrotowy działa inaczej i nie jest zwykłym rezystorem regulowanym.

Checklista przed podłączeniem potencjometru

Przed podłączeniem sprawdź:

• Czy potencjometr ma działać jako dzielnik napięcia czy regulowany rezystor?
• Czy rozpoznałeś suwak i skrajne wyprowadzenia?
• Czy sprawdziłeś wartość potencjometru?
• Czy charakterystyka jest właściwa: liniowa czy logarytmiczna?
• Czy moc potencjometru wystarczy dla układu?
• Czy napięcie na suwaku nie przekroczy dopuszczalnego napięcia wejścia?
• Czy w układzie jest wspólna masa?
• Czy LED ma ograniczenie prądu?
• Czy silnik jest sterowany przez regulator, a nie sam potencjometr?
• Czy kierunek regulacji jest zgodny z oczekiwaniem?
• Czy przewody nie są zbyt długie dla danego zastosowania?
• Czy element nie jest enkoderem zamiast potencjometru?

Taka kontrola pozwala uniknąć większości problemów: braku regulacji, odwrotnego działania, zakłóceń i uszkodzenia elementów.

Kiedy nie podłączać potencjometru bezpośrednio?

Potencjometru nie należy podłączać bezpośrednio tam, gdzie płynie zbyt duży prąd albo występuje napięcie sieciowe bez odpowiedniego układu. W wielu zastosowaniach potencjometr jest tylko elementem sterującym, a właściwą regulację wykonuje tranzystor, wzmacniacz, sterownik PWM, regulator mocy albo inny układ elektroniczny.

Nie podłączaj zwykłego potencjometru bezpośrednio do:

• silnika bez sterownika,
• grzałki,
• urządzeń 230 V,
• taśm LED dużej mocy,
• zasilaczy sieciowych,
• układów bez izolacji galwanicznej,
• obwodów dużego prądu,
• instalacji elektrycznej budynku,
• urządzeń o nieznanym schemacie.

Jeśli potencjometr ma sterować mocą, najczęściej powinien podawać tylko sygnał sterujący do odpowiedniego regulatora. Sam potencjometr nie powinien przenosić całego prądu obciążenia.

Najważniejsze wnioski

Potencjometr ma zwykle dwa skrajne wyprowadzenia i środkowy suwak. Sposób podłączenia zależy od tego, czy ma działać jako dzielnik napięcia, regulowany rezystor czy element sterujący.

Najważniejsze zasady:

• jako dzielnik napięcia wykorzystuje się wszystkie trzy piny,
• jako regulowany rezystor wykorzystuje się suwak i jedną skrajną nóżkę,
• potencjometr sam w sobie zwykle nie ma plusa i minusa,
• zamiana skrajnych pinów zmienia kierunek regulacji,
• do mikrokontrolera potencjometr podłącza się zwykle jako dzielnik napięcia,
• do audio najczęściej stosuje się potencjometr logarytmiczny,
• potencjometr nie powinien bezpośrednio regulować dużych prądów,
• LED wymaga ograniczenia prądu,
• silnik zwykle wymaga regulatora,
• przed podłączeniem warto sprawdzić wyprowadzenia multimetrem.

Dobrze podłączony potencjometr jest prostym i wygodnym elementem regulacyjnym, ale musi być dobrany do funkcji, napięcia, prądu i charakteru układu.

FAQ

Jak rozpoznać nóżki potencjometru?

Najczęściej środkowa nóżka jest suwakiem, a dwie skrajne są końcami ścieżki oporowej. Najpewniej sprawdzić to multimetrem, mierząc rezystancję między pinami.

Czy potencjometr ma plus i minus?

Sam potencjometr nie ma plusa i minusa. W konkretnym układzie jedna skrajna nóżka może być podłączona do zasilania, druga do masy, a środkowa pełni funkcję wyjścia.

Jak podłączyć potencjometr 3-pinowy?

Do dzielnika napięcia używa się trzech pinów: skrajne do zasilania i masy, a środkowy jako wyjście. Do regulowanego rezystora używa się środkowego i jednego skrajnego pinu.

Czy można podłączyć tylko dwie nóżki potencjometru?

Tak, jeśli potencjometr ma działać jako regulowany rezystor. Wtedy używa się suwaka i jednej skrajnej nóżki.

Dlaczego potencjometr działa odwrotnie?

Zwykle dlatego, że skrajne wyprowadzenia są zamienione miejscami. Wystarczy zamienić dwa skrajne przewody albo odwrócić kierunek regulacji programowo.

Jaki potencjometr do Arduino?

Najczęściej stosuje się potencjometr liniowy podłączony jako dzielnik napięcia. Wartość trzeba dobrać do wymagań wejścia analogowego i całego układu.

Jaki potencjometr do regulacji głośności?

Do regulacji głośności najczęściej stosuje się potencjometr logarytmiczny, ponieważ jego charakterystyka lepiej odpowiada odczuwaniu głośności przez człowieka.

Czy potencjometrem można regulować jasność LED?

Można użyć potencjometru jako elementu sterującego regulatora, ale sama dioda LED wymaga ograniczenia prądu. Bezpośrednie podłączenie LED przez potencjometr może być błędne i może uszkodzić elementy.

Czy potencjometr może regulować obroty silnika?

Zwykle nie bezpośrednio. Potencjometr może sterować regulatorem PWM lub sterownikiem silnika, ale nie powinien przenosić dużego prądu silnika.

Jak sprawdzić wartość potencjometru?

Wartość można odczytać z oznaczenia na obudowie albo zmierzyć multimetrem między dwoma skrajnymi wyprowadzeniami.

Co zrobić, gdy potencjometr trzeszczy?

Trzaski mogą oznaczać zabrudzoną lub zużytą ścieżkę oporową. W audio objawia się to szumem i trzaskami podczas regulacji. Czasem pomaga czyszczenie odpowiednim preparatem, ale zużyty potencjometr zwykle trzeba wymienić.

Czy potencjometr i enkoder to to samo?

Nie. Potencjometr jest regulowanym rezystorem, a enkoder generuje impulsy podczas obrotu. Mogą wyglądać podobnie, ale działają inaczej i podłącza się je w inny sposób.
