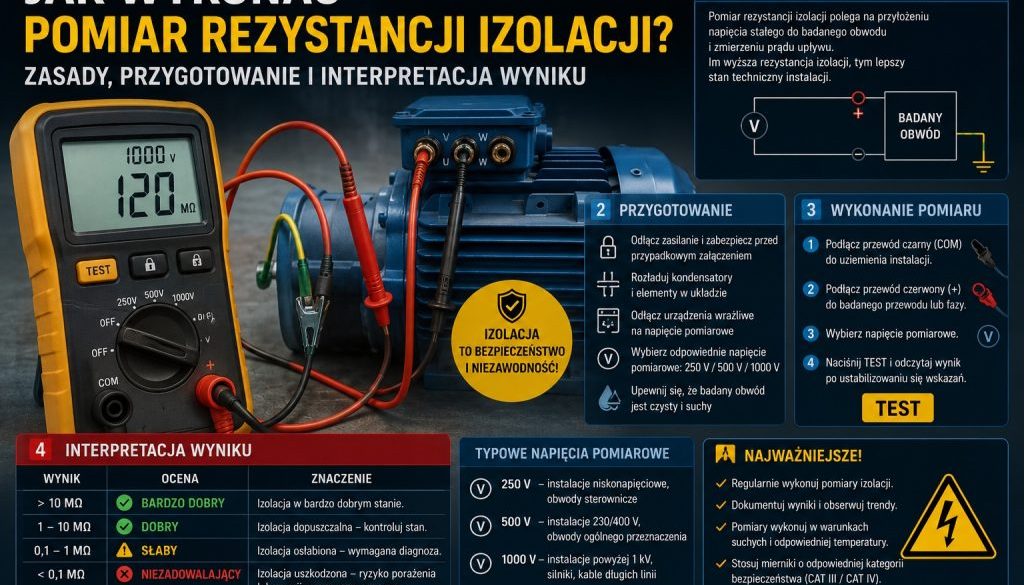

Jak wykonać pomiar rezystancji izolacji? Zasady, przygotowanie i interpretacja wyniku
Pomiar rezystancji izolacji polega na sprawdzeniu, czy izolacja przewodów i obwodów elektrycznych skutecznie ogranicza przepływ prądu między żyłami oraz między żyłami a przewodem ochronnym. Dzięki temu można wykryć uszkodzenia izolacji, zawilgocenie, przebicia, upływność albo błędy w instalacji.
Taki pomiar wykonuje się specjalnym miernikiem rezystancji izolacji, często nazywanym megomierzem. Nie wystarczy zwykły multimetr, ponieważ pomiar izolacji wymaga przyłożenia odpowiedniego napięcia probierczego. Instalacja musi być odłączona od zasilania, a urządzenia i wrażliwa elektronika powinny być odłączone lub zabezpieczone.
Pomiar rezystancji izolacji powinien wykonać elektryk z odpowiednimi kwalifikacjami. Błędne przygotowanie instalacji może uszkodzić sprzęt, zafałszować wynik albo stworzyć zagrożenie dla osoby wykonującej pomiar.
Jak wykonać pomiar rezystancji izolacji?
Pomiar rezystancji izolacji wykonuje się miernikiem rezystancji izolacji, po odłączeniu zasilania, sprawdzeniu braku napięcia, zabezpieczeniu obwodu przed przypadkowym załączeniem i odłączeniu odbiorników. Następnie przykłada się napięcie probiercze między wybrane żyły, na przykład L–N, L–PE i N–PE, a wynik odczytuje się w megaomach, czyli MΩ.
| Etap | Co się robi | Dlaczego to ważne |
|---|---|---|
| Odłączenie zasilania | wyłącza się badany obwód | pomiar wykonuje się bez napięcia roboczego |
| Sprawdzenie braku napięcia | kontroluje się, czy obwód jest bezpieczny | ogranicza ryzyko porażenia |
| Zabezpieczenie obwodu | zapobiega przypadkowemu załączeniu | chroni osobę wykonującą pomiar |
| Odłączenie odbiorników | wypina się sprzęt i elektronikę | napięcie probiercze może je uszkodzić |
| Przygotowanie miernika | wybiera się właściwy zakres i napięcie pomiarowe | wynik musi być wiarygodny |
| Pomiar między żyłami | mierzy się izolację między przewodami | pozwala wykryć upływność i uszkodzenia |
| Zapis wyniku | wpisuje się wynik do protokołu | umożliwia ocenę i porównanie w czasie |
W praktyce sam pomiar jest tylko jednym z etapów. Równie ważne jest przygotowanie instalacji, właściwy dobór napięcia probierczego, poprawne rozpoznanie przewodów i prawidłowa interpretacja wyniku.
Co to jest rezystancja izolacji?
Rezystancja izolacji określa, jak skutecznie izolacja przewodów ogranicza przepływ prądu między żyłami oraz między żyłami a elementami ochronnymi. Im wyższa rezystancja izolacji, tym mniejszy prąd upływu i lepszy stan izolacji.
W instalacji elektrycznej przewody mają izolację, która oddziela od siebie żyły przewodzące prąd. Jeśli izolacja jest uszkodzona, zawilgocona, stara lub zabrudzona, może pojawić się niepożądany przepływ prądu. Taki prąd nazywa się często prądem upływu.
Niska rezystancja izolacji może oznaczać między innymi:
- uszkodzenie przewodu,
- zawilgocenie instalacji,
- przebicie do przewodu ochronnego,
- uszkodzoną oprawę,
- podłączony odbiornik wpływający na pomiar,
- błąd w połączeniach,
- starzenie izolacji,
- uszkodzenie powstałe podczas remontu.
Wynik pomiaru podaje się zwykle w megaomach, czyli MΩ. Wysoka wartość oznacza, że izolacja dobrze ogranicza przepływ prądu. Niska wartość wymaga dalszej diagnostyki.
Po co wykonuje się pomiar rezystancji izolacji?
Pomiar rezystancji izolacji wykonuje się, aby sprawdzić, czy przewody i obwody są bezpieczne pod względem stanu izolacji. To jeden z podstawowych pomiarów ochronnych wykonywanych przy odbiorach, przeglądach i diagnostyce instalacji.
| Sytuacja | Dlaczego warto wykonać pomiar |
|---|---|
| Nowa instalacja | potwierdzenie poprawnego wykonania obwodów |
| Remont mieszkania lub domu | wykrycie uszkodzeń przewodów po pracach budowlanych |
| Częste wyzwalanie RCD | sprawdzenie możliwych upływów |
| Zalanie lub wilgoć | ocena stanu izolacji po kontakcie z wodą |
| Stara instalacja | kontrola zużycia i bezpieczeństwa |
| Odbiór instalacji | dokumentacja w protokole pomiarowym |
| Podejrzenie uszkodzenia przewodu | lokalizacja problematycznego obwodu |
| Rozbudowa rozdzielnicy | sprawdzenie instalacji po zmianach |
Pomiar pomaga wykryć problemy, które nie zawsze są widoczne gołym okiem. Przewód może wyglądać poprawnie, ale izolacja może być uszkodzona w ścianie, puszce, oprawie lub miejscu wcześniejszego wiercenia.
Jakim miernikiem wykonać pomiar rezystancji izolacji?
Pomiar rezystancji izolacji wykonuje się specjalnym miernikiem rezystancji izolacji. Takie urządzenie przykłada do badanego obwodu napięcie probiercze i mierzy rezystancję izolacji w megaomach.
| Urządzenie | Do czego służy | Czy wystarczy do pomiaru izolacji? |
|---|---|---|
| Multimetr | podstawowe pomiary napięcia, rezystancji i ciągłości | nie, nie wykonuje właściwego testu izolacji |
| Miernik rezystancji izolacji | pomiar izolacji napięciem probierczym | tak |
| Miernik wielofunkcyjny instalacji | pomiary ochronne, w tym izolacji | tak, jeśli ma odpowiednią funkcję |
| Próbnik napięcia | sprawdzenie obecności napięcia | nie |
Miernik rezystancji izolacji pozwala sprawdzić, jak izolacja zachowuje się przy określonym napięciu testowym. To ważne, ponieważ niektóre uszkodzenia nie ujawniają się przy niskim napięciu zwykłego multimetru.
Przy pomiarach instalacji budynkowej znaczenie ma także stan techniczny miernika, jego zakres pomiarowy i aktualność sprawdzenia lub wzorcowania, jeśli pomiar ma być podstawą protokołu.
Czy pomiar rezystancji izolacji można wykonać zwykłym multimetrem?
Zwykły multimetr nie wystarczy do prawidłowego pomiaru rezystancji izolacji instalacji elektrycznej. Może pokazać bardzo dużą rezystancję albo brak zwarcia, ale nie przykłada napięcia probierczego potrzebnego do właściwego testu izolacji.
Multimetr może pomóc w podstawowej diagnostyce, na przykład przy sprawdzeniu ciągłości przewodu lub wykryciu oczywistego zwarcia. Nie pokaże jednak, czy izolacja zachowuje się prawidłowo przy napięciu testowym.
Różnica jest istotna:
- multimetr sprawdza rezystancję przy niskim napięciu pomiarowym,
- miernik rezystancji izolacji bada izolację przy napięciu probierczym,
- uszkodzenie izolacji może ujawnić się dopiero przy wyższym napięciu,
- wynik z multimetru nie zastępuje protokołu pomiarowego.
Dlatego do pomiaru rezystancji izolacji potrzebny jest megomierz albo miernik wielofunkcyjny instalacji z odpowiednią funkcją.
Jak przygotować instalację do pomiaru rezystancji izolacji?
Przygotowanie instalacji jest kluczowe. Źle przygotowany obwód może dać fałszywy wynik albo doprowadzić do uszkodzenia urządzeń podłączonych do instalacji.
Przed pomiarem trzeba:
- Ustalić, który obwód będzie badany
Pomiar powinien dotyczyć konkretnego obwodu lub grupy obwodów, a nie przypadkowo wybranych przewodów. - Odłączyć zasilanie
Pomiar rezystancji izolacji wykonuje się przy odłączonym napięciu roboczym. - Sprawdzić brak napięcia
Samo wyłączenie zabezpieczenia nie wystarcza. Trzeba potwierdzić, że badany obwód nie jest pod napięciem. - Zabezpieczyć obwód przed przypadkowym załączeniem
To ważne szczególnie wtedy, gdy w obiekcie pracuje więcej osób. - Odłączyć odbiorniki z gniazd
Podłączone urządzenia mogą zafałszować wynik albo zostać uszkodzone. - Odłączyć lub zabezpieczyć elektronikę w instalacji
Dotyczy to zasilaczy, sterowników, ściemniaczy, czujników, modułów smart home i podobnych elementów. - Rozpoznać przewody L, N i PE
Trzeba wiedzieć, między którymi żyłami będzie wykonywany pomiar. - Sprawdzić ustawienia miernika
Napięcie probiercze i zakres pomiarowy muszą pasować do badanego obwodu. - Zapisać warunki pomiaru
Przydatne są informacje o obwodzie, dacie, warunkach i odłączonych urządzeniach.
W instalacjach z dużą ilością elektroniki przygotowanie pomiaru może zająć więcej czasu niż sam odczyt wyniku. To normalne, ponieważ pomiar nie powinien narażać urządzeń na uszkodzenie.
Między którymi przewodami mierzy się rezystancję izolacji?
W typowej instalacji sprawdza się izolację między przewodami czynnymi oraz między przewodami czynnymi a ochronnym. W obwodzie jednofazowym mogą to być pomiary między L–N, L–PE i N–PE.
Koncepcyjnie wygląda to tak:
L ───── pomiar ───── N
L ───── pomiar ───── PE
N ───── pomiar ───── PE
W instalacji jednofazowej najczęściej występują:
- L — przewód fazowy,
- N — przewód neutralny,
- PE — przewód ochronny.
W instalacji trójfazowej sprawdza się także odpowiednie kombinacje między fazami oraz względem przewodu ochronnego. Mogą występować przewody L1, L2, L3, N i PE.
Zakres pomiarów zależy od rodzaju obwodu, typu instalacji i celu badania. Inaczej może wyglądać pomiar pojedynczego obwodu gniazd, inaczej obwodu oświetleniowego, a inaczej rozbudowanej instalacji trójfazowej.
Jak wygląda pomiar rezystancji izolacji krok po kroku?
Pomiar rezystancji izolacji zaczyna się od przygotowania obwodu, a dopiero potem wykonuje się właściwy test miernikiem. Całość powinna być prowadzona w sposób uporządkowany, aby wynik był wiarygodny i możliwy do wpisania do protokołu.
Ogólny przebieg wygląda tak:
- Zidentyfikowanie badanego obwodu
Trzeba ustalić, który obwód jest badany i jakie przewody do niego należą. - Odłączenie zasilania
Badany obwód musi być bez napięcia roboczego. - Sprawdzenie braku napięcia
Przed pomiarem należy potwierdzić, że obwód jest bezpieczny. - Odłączenie odbiorników i elektroniki
Urządzenia podłączone do obwodu mogą zafałszować wynik lub ulec uszkodzeniu. - Ustawienie miernika rezystancji izolacji
Dobiera się właściwe napięcie probiercze i zakres pomiarowy. - Podłączenie przewodów pomiarowych do wybranych żył
Pomiar wykonuje się między odpowiednimi przewodami, na przykład L–N, L–PE i N–PE. - Wykonanie pomiaru
Miernik przykłada napięcie probiercze i pokazuje wynik rezystancji izolacji. - Oczekiwanie na stabilizację wyniku
W niektórych przypadkach wynik może się zmieniać przez chwilę. - Zapis wyniku w MΩ
Wynik powinien być przypisany do konkretnego obwodu i pary przewodów. - Powtórzenie pomiaru dla wymaganych par przewodów
Jeden pomiar zwykle nie wystarcza do oceny całego obwodu. - Przywrócenie instalacji do normalnego stanu
Po zakończeniu pomiarów trzeba prawidłowo podłączyć odłączone elementy. - Sporządzenie protokołu
Wyniki powinny zostać zapisane i ocenione.
Ten proces powinien wykonać elektryk, który wie, jak dobrać napięcie probiercze, jak zabezpieczyć instalację i jak interpretować wynik.
Jakie napięcie stosuje się do pomiaru rezystancji izolacji?
Do pomiaru rezystancji izolacji stosuje się napięcie probiercze dobrane do rodzaju badanej instalacji, napięcia znamionowego obwodu i wymagań pomiarowych. Nie ma jednej wartości odpowiedniej dla wszystkich przypadków.
Napięcie probiercze to napięcie, które miernik przykłada do badanego obwodu podczas testu. Jego zadaniem jest sprawdzenie, czy izolacja zachowuje odpowiednie właściwości w warunkach testowych.
Dobór napięcia zależy od:
- rodzaju instalacji,
- napięcia znamionowego obwodu,
- typu badanych przewodów,
- obecności elektroniki,
- zakresu pomiaru,
- celu pomiaru,
- wymagań technicznych dla danej instalacji.
Zastosowanie niewłaściwego napięcia może dać błędny wynik albo uszkodzić podłączone elementy. Dlatego przed pomiarem trzeba odłączyć urządzenia wrażliwe i ustawić miernik zgodnie z procedurą dla danego obwodu.
Jak interpretować wynik pomiaru rezystancji izolacji?
Wynik pomiaru rezystancji izolacji podaje się najczęściej w megaomach. Ogólnie wysoki wynik oznacza dobrą izolację, a niski wynik może wskazywać na problem. Ostateczna ocena zależy jednak od rodzaju instalacji, warunków pomiaru i wymagań technicznych.
| Wynik lub objaw | Możliwa interpretacja |
|---|---|
| Bardzo wysoki wynik | izolacja prawdopodobnie w dobrym stanie |
| Niski wynik | możliwe uszkodzenie izolacji lub upływność |
| Wynik niestabilny | wilgoć, zabrudzenie lub elementy elektroniczne w obwodzie |
| Wynik niski tylko w jednym obwodzie | problem lokalny w konkretnym przewodzie lub odbiorniku |
| Wynik niski po remoncie | możliwe uszkodzenie przewodu podczas prac |
| Wynik poprawia się po odłączeniu odbiornika | problem może dotyczyć podłączonego urządzenia |
| Wynik różny dla podobnych obwodów | warto sprawdzić warunki i elementy podłączone do obwodu |
Nie należy oceniać wyniku wyłącznie na podstawie intuicji. Elektryk powinien uwzględnić typ instalacji, napięcie pomiarowe, długość przewodów, warunki środowiskowe i to, czy wszystkie odbiorniki zostały odłączone.
Co oznacza niski wynik rezystancji izolacji?
Niski wynik rezystancji izolacji oznacza, że między przewodami może występować niepożądana upływność. Nie zawsze oznacza od razu uszkodzony przewód, ale zawsze wymaga wyjaśnienia.
| Możliwa przyczyna | Co sprawdzić |
|---|---|
| Uszkodzony przewód | trasy kablowe, miejsca wiercenia, puszki |
| Wilgoć | łazienki, piwnice, zewnętrzne obwody |
| Podłączony odbiornik | urządzenia w gniazdach, zasilacze, sterowniki |
| Uszkodzona oprawa | lampy, złączki, obudowy |
| Błąd w rozdzielnicy | połączenia N, PE, zabezpieczenia |
| Stara izolacja | wiek i stan instalacji |
| Zabrudzenia w puszce | pył, wilgoć, resztki zaprawy |
| Uszkodzenie po remoncie | przewiercony lub nacięty przewód |
Jeśli niski wynik pojawia się tylko w jednym obwodzie, diagnostykę zwykle zaczyna się od zawężenia miejsca problemu. Trzeba sprawdzić odbiorniki, puszki, oprawy i fragmenty instalacji, które mogły być narażone na uszkodzenie.
Jeśli wynik jest niski w wielu obwodach, przyczyną może być błąd przygotowania pomiaru, wspólny element instalacji, wilgoć, stara izolacja albo problem w rozdzielnicy.
Czy pomiar rezystancji izolacji może uszkodzić urządzenia?
Tak. Pomiar rezystancji izolacji może uszkodzić urządzenia, jeśli zostanie wykonany przy podłączonej elektronice lub odbiornikach wrażliwych na napięcie probiercze. Dlatego przed pomiarem trzeba odłączyć albo odpowiednio zabezpieczyć elementy znajdujące się w badanym obwodzie.
Szczególną ostrożność trzeba zachować przy:
- sprzęcie podłączonym do gniazd,
- listwach zasilających,
- zasilaczach LED,
- oprawach z wbudowaną elektroniką,
- ściemniaczach,
- czujnikach ruchu,
- sterownikach rolet,
- modułach smart home,
- falownikach,
- zasilaczach impulsowych,
- urządzeniach elektronicznych,
- systemach automatyki budynkowej.
Jeśli takich elementów nie da się łatwo odłączyć, elektryk powinien dobrać bezpieczną metodę pomiaru lub podzielić instalację na mniejsze fragmenty. W przeciwnym razie wynik może być błędny, a urządzenia mogą ulec uszkodzeniu.
Kiedy wykonuje się pomiar rezystancji izolacji?
Pomiar rezystancji izolacji wykonuje się wtedy, gdy trzeba potwierdzić stan instalacji albo znaleźć przyczynę problemu. Jest to ważny element pomiarów odbiorczych, okresowych i diagnostycznych.
| Moment pomiaru | Cel |
|---|---|
| Przed oddaniem instalacji do użytku | potwierdzenie bezpieczeństwa |
| Po remoncie | wykrycie uszkodzeń przewodów |
| Po zalaniu | ocena wpływu wilgoci |
| Po awarii | lokalizacja przyczyny problemu |
| Przy wyzwalaniu RCD | sprawdzenie upływności |
| Podczas przeglądu okresowego | kontrola stanu instalacji |
| Po rozbudowie instalacji | sprawdzenie nowych i zmienionych obwodów |
| Przed odbiorem lokalu | udokumentowanie stanu instalacji |
Pomiar jest szczególnie przydatny, gdy wyłącznik różnicowoprądowy często wyłącza obwód, a użytkownik nie widzi oczywistej przyczyny. Może wtedy pomóc wskazać, czy problem dotyczy izolacji przewodu, oprawy, odbiornika czy wilgoci.
Co powinien zawierać protokół pomiaru rezystancji izolacji?
Protokół pomiarowy to dokument potwierdzający wykonanie pomiarów i zapisujący ich wyniki. Powinien być czytelny, przypisany do konkretnej instalacji i wykonany przez osobę z odpowiednimi kwalifikacjami.
W protokole powinny znaleźć się między innymi:
- adres lub oznaczenie obiektu,
- zakres badanych obwodów,
- opis instalacji,
- zastosowany miernik,
- informacja o sprawdzeniu lub wzorcowaniu miernika,
- napięcie pomiarowe,
- wyniki w MΩ,
- przypisanie wyników do obwodów,
- ocena wyników,
- uwagi i zalecenia,
- dane osoby wykonującej pomiar,
- data wykonania pomiaru.
Dobry protokół nie powinien ograniczać się do jednego ogólnego stwierdzenia, że „instalacja jest dobra”. Powinien pokazywać, które obwody były badane i jakie wyniki uzyskano.
Najczęstsze błędy przy pomiarze rezystancji izolacji
Błędy przy pomiarze mogą prowadzić do fałszywych wyników, pominięcia usterki albo uszkodzenia urządzeń podłączonych do instalacji.
Najczęstsze błędy to:
- Wykonywanie pomiaru zwykłym multimetrem
Multimetr nie zastępuje miernika rezystancji izolacji. - Pomiar przy podłączonym napięciu
Pomiar izolacji wykonuje się przy odłączonym zasilaniu. - Brak sprawdzenia braku napięcia przed pomiarem
Samo wyłączenie zabezpieczenia nie wystarcza. - Pozostawienie odbiorników w gniazdach
Urządzenia mogą zafałszować wynik albo ulec uszkodzeniu. - Nieodłączenie elektroniki w obwodzie
Dotyczy szczególnie zasilaczy LED, sterowników, czujników i modułów smart home. - Ustawienie niewłaściwego napięcia probierczego
Zbyt wysokie lub nieodpowiednie napięcie może uszkodzić elementy instalacji. - Pomiar całej instalacji bez podziału na obwody
Taki pomiar utrudnia znalezienie miejsca problemu. - Brak zapisu warunków pomiaru
Bez informacji o obwodzie, mierniku i warunkach trudniej ocenić wynik. - Błędna interpretacja wyniku
Niski wynik może wynikać z uszkodzenia, ale też z pozostawionego odbiornika. - Brak protokołu po wykonaniu pomiarów
Bez dokumentacji trudno potwierdzić zakres i wynik pomiaru.
Checklista przed pomiarem rezystancji izolacji
Przed wykonaniem pomiaru warto przejść przez listę kontrolną. Pomaga to uniknąć błędów i uszkodzenia sprzętu.
Sprawdź:
- Czy wiadomo, które obwody będą mierzone?
- Czy instalacja została odłączona od zasilania?
- Czy sprawdzono brak napięcia?
- Czy obwód zabezpieczono przed przypadkowym załączeniem?
- Czy urządzenia zostały odłączone z gniazd?
- Czy odłączono lub zabezpieczono elektronikę w instalacji?
- Czy znane są przewody L, N i PE?
- Czy miernik ma funkcję pomiaru rezystancji izolacji?
- Czy ustawiono właściwe napięcie probiercze?
- Czy pomiary będą wykonane dla odpowiednich par przewodów?
- Czy wyniki będą zapisane dla każdego obwodu?
- Czy po pomiarze zostanie sporządzony protokół?
- Czy pomiar wykonuje osoba z odpowiednimi kwalifikacjami?
Jeśli instalacja zawiera dużo elektroniki, zasilaczy LED, sterowników lub elementów automatyki, przygotowanie trzeba wykonać szczególnie dokładnie.
Kiedy wezwać elektryka?
Elektryka należy wezwać zawsze wtedy, gdy pomiar dotyczy instalacji budynku, obwodów w rozdzielnicy, instalacji po remoncie, instalacji po zalaniu albo obwodów, w których często wyzwalają zabezpieczenia.
Pomoc elektryka jest szczególnie potrzebna przy:
- odbiorze nowej instalacji,
- remoncie instalacji,
- częstym wyzwalaniu RCD,
- podejrzeniu uszkodzenia przewodu,
- zalaniu pomieszczenia,
- starej instalacji,
- przebudowie rozdzielnicy,
- pomiarach do protokołu,
- instalacji z elektroniką smart home,
- obwodach z fotowoltaiką lub falownikiem,
- problemach z wilgocią,
- lokalizacji uszkodzenia po wierceniu lub pracach budowlanych.
Pomiar rezystancji izolacji wymaga nie tylko miernika, ale też wiedzy, jak przygotować instalację, jakie napięcie probiercze zastosować i jak ocenić wynik.
Najważniejsze wnioski
Pomiar rezystancji izolacji sprawdza stan izolacji przewodów i obwodów. Pozwala wykryć uszkodzenia, wilgoć, upływność i problemy, które mogą prowadzić do awarii lub zagrożenia.
Najważniejsze zasady:
- pomiar wykonuje się miernikiem rezystancji izolacji, nie zwykłym multimetrem,
- instalacja musi być odłączona od zasilania,
- przed pomiarem trzeba sprawdzić brak napięcia,
- odbiorniki i elektronika powinny być odłączone lub zabezpieczone,
- pomiar wykonuje się między odpowiednimi żyłami, na przykład L–N, L–PE i N–PE,
- wynik podaje się najczęściej w MΩ,
- niski wynik może oznaczać uszkodzenie, wilgoć lub podłączony odbiornik,
- interpretacja wyniku zależy od rodzaju instalacji i warunków pomiaru,
- po pomiarach powinien powstać protokół,
- pomiar instalacji powinien wykonać elektryk z odpowiednimi kwalifikacjami.
Dobrze wykonany pomiar rezystancji izolacji pomaga potwierdzić bezpieczeństwo instalacji i wykryć problemy, zanim doprowadzą do poważniejszej awarii.
FAQ
Co to jest pomiar rezystancji izolacji?
To pomiar, który sprawdza, czy izolacja przewodów skutecznie ogranicza przepływ prądu między żyłami oraz między żyłami a przewodem ochronnym.
Po co wykonuje się pomiar rezystancji izolacji?
Pomiar wykonuje się, aby wykryć uszkodzenia izolacji, wilgoć, przebicia, upływność lub błędy w instalacji.
Czy można wykonać pomiar izolacji zwykłym multimetrem?
Nie. Zwykły multimetr nie zastępuje miernika rezystancji izolacji, ponieważ nie przykłada odpowiedniego napięcia probierczego.
Czy przed pomiarem trzeba wyłączyć prąd?
Tak. Pomiar rezystancji izolacji wykonuje się przy odłączonym zasilaniu i po sprawdzeniu braku napięcia.
Czy trzeba odłączyć urządzenia przed pomiarem?
Tak. Urządzenia podłączone do obwodu mogą zafałszować wynik albo zostać uszkodzone przez napięcie probiercze.
Między którymi przewodami mierzy się izolację?
W typowym obwodzie jednofazowym mierzy się między L–N, L–PE i N–PE. W instalacjach trójfazowych sprawdza się również odpowiednie kombinacje między fazami i względem PE.
Jaki wynik rezystancji izolacji jest dobry?
Dobry wynik zależy od rodzaju instalacji i wymagań technicznych. Ogólnie im wyższa rezystancja izolacji, tym lepiej, ale ocenę powinien wykonać elektryk na podstawie warunków pomiaru i rodzaju instalacji.
Co oznacza niski wynik rezystancji izolacji?
Niski wynik może oznaczać uszkodzenie izolacji, wilgoć, zabrudzenie, podłączony odbiornik, uszkodzoną oprawę albo problem w przewodach.
Czy pomiar rezystancji izolacji może uszkodzić elektronikę?
Tak, jeśli elektronika pozostanie podłączona do badanego obwodu. Przed pomiarem należy odłączyć lub zabezpieczyć urządzenia wrażliwe na napięcie probiercze.
Kiedy trzeba wykonać pomiar rezystancji izolacji?
Pomiar wykonuje się przy odbiorze instalacji, po remoncie, po zalaniu, po awarii, przy częstym wyzwalaniu RCD oraz podczas okresowych przeglądów.
Czy pomiar rezystancji izolacji wykryje uszkodzony przewód?
Może pomóc wykryć uszkodzenie izolacji przewodu, ale lokalizacja dokładnego miejsca uszkodzenia może wymagać dodatkowej diagnostyki.
Czy po pomiarze powinien być protokół?
Tak, jeśli pomiar jest wykonywany jako odbiorczy, okresowy lub diagnostyczny. Protokół powinien zawierać zakres pomiarów, wyniki, dane miernika, datę i dane osoby wykonującej pomiar.
