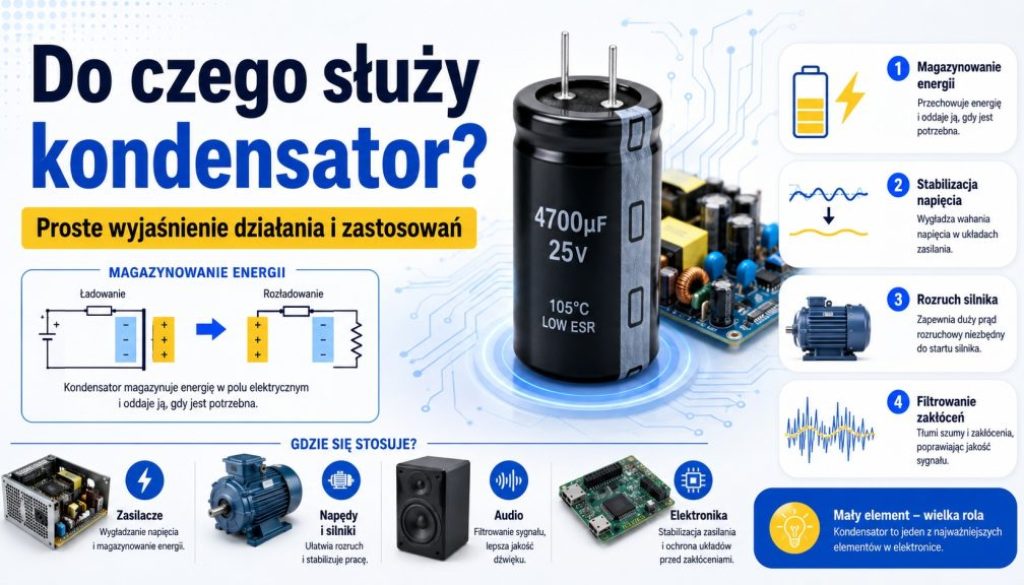

Do czego służy kondensator? Proste wyjaśnienie działania i zastosowań
Kondensator służy do chwilowego magazynowania energii elektrycznej i oddawania jej wtedy, gdy układ tego potrzebuje. W praktyce kondensatory wykorzystuje się do wygładzania napięcia, filtrowania zakłóceń, stabilizacji zasilania, rozruchu silników, pracy z sygnałami i krótkiego podtrzymania energii.
Najprościej można powiedzieć, że kondensator działa jak mały magazyn energii. Nie zastępuje baterii, bo zwykle przechowuje znacznie mniej energii, ale potrafi bardzo szybko się ładować i rozładowywać. Dzięki temu jest przydatny tam, gdzie układ potrzebuje szybkiej reakcji: wyrównania napięcia, impulsu energii, tłumienia zakłóceń albo przesunięcia fazy.
Kondensatory występują w zasilaczach, silnikach, sprzęcie AGD, elektronice, układach audio, komputerach, filtrach przeciwzakłóceniowych, falownikach i wielu innych urządzeniach. Ich rola zależy od miejsca w układzie.
Szybka odpowiedź: do czego służy kondensator?
Kondensator służy do chwilowego magazynowania energii w polu elektrycznym. W układach elektrycznych i elektronicznych wykorzystuje się go między innymi do filtrowania napięcia, tłumienia zakłóceń, stabilizacji zasilania, rozruchu silników, przesuwania fazy i pracy z sygnałami.
| Zastosowanie kondensatora | Gdzie występuje | Po co się go stosuje |
|---|---|---|
| Magazynowanie energii | elektronika, zasilacze, układy impulsowe | szybkie oddanie energii w krótkim czasie |
| Wygładzanie napięcia | zasilacze | zmniejszenie tętnień napięcia |
| Filtrowanie zakłóceń | elektronika, silniki, urządzenia sieciowe | ograniczenie szumów i zakłóceń |
| Rozruch silnika | silniki jednofazowe | pomoc w uruchomieniu silnika |
| Przesunięcie fazy | silniki, układy prądu przemiennego | uzyskanie odpowiednich warunków pracy |
| Sprzęganie sygnału | audio, elektronika, układy pomiarowe | przepuszczanie składowej zmiennej i blokowanie stałej |
| Odsprzęganie zasilania | układy scalone | stabilizacja pracy elektroniki |
Jak działa kondensator?
Kondensator składa się z dwóch przewodzących powierzchni, nazywanych okładkami, które są oddzielone izolatorem, czyli dielektrykiem. Gdy do kondensatora przyłożone jest napięcie, na jednej okładce gromadzi się ładunek dodatni, a na drugiej ujemny. W ten sposób kondensator magazynuje energię w polu elektrycznym.
Po odłączeniu źródła zasilania kondensator może przez krótki czas oddawać zgromadzoną energię do obwodu. To właśnie dlatego kondensatory są przydatne tam, gdzie trzeba szybko dostarczyć lub odebrać niewielką porcję energii.
Można porównać kondensator do małego zbiornika. Gdy w układzie pojawia się nadmiar energii, kondensator może się naładować. Gdy napięcie chwilowo spada, kondensator może oddać część zgromadzonej energii.
Na działanie kondensatora wpływają między innymi:
- pojemność,
- napięcie pracy,
- typ dielektryka,
- polaryzacja,
- temperatura,
- tolerancja,
- ESR, czyli zastępcza rezystancja szeregowa,
- miejsce pracy w układzie.
Im większa pojemność, tym więcej ładunku kondensator może zgromadzić przy danym napięciu. Nie oznacza to jednak, że większy kondensator zawsze będzie lepszy. W elektronice wartość kondensatora dobiera się do konkretnej funkcji.
Czy kondensator magazynuje prąd czy energię?
Kondensator nie magazynuje prądu. Magazynuje ładunek i energię w polu elektrycznym. Prąd płynie tylko wtedy, gdy kondensator się ładuje albo rozładowuje.
To częsty błąd językowy. Potocznie mówi się czasem, że kondensator „oddaje prąd”, ale dokładniej należałoby powiedzieć, że oddaje zgromadzoną energię, a podczas tego procesu w obwodzie płynie prąd.
Różnica jest ważna:
- napięcie mówi o różnicy potencjałów,
- prąd oznacza przepływ ładunku,
- ładunek jest tym, co gromadzi się na okładkach kondensatora,
- energia jest tym, co kondensator może później oddać do układu.
Duże kondensatory mogą być niebezpieczne, ponieważ potrafią przechowywać energię jeszcze po odłączeniu urządzenia od zasilania. Dlatego przed dotykaniem, pomiarem lub wymianą kondensatora trzeba upewnić się, że jest rozładowany.
Kondensator a bateria — czym się różnią?
Kondensator i bateria mogą magazynować energię, ale robią to w inny sposób. Kondensator magazynuje energię w polu elektrycznym, a bateria w reakcjach chemicznych.
Kondensator ładuje się i rozładowuje bardzo szybko, ale zwykle przechowuje mniej energii. Bateria magazynuje więcej energii, ale oddaje ją wolniej i ma ograniczoną liczbę cykli wynikającą z chemii ogniw.
| Cecha | Kondensator | Bateria |
|---|---|---|
| Sposób magazynowania | pole elektryczne | reakcje chemiczne |
| Szybkość ładowania i rozładowania | bardzo duża | mniejsza |
| Ilość magazynowanej energii | zwykle mniejsza | większa |
| Typowe zastosowanie | filtracja, stabilizacja, impulsy energii | długotrwałe zasilanie urządzeń |
| Zachowanie napięcia przy rozładowaniu | napięcie szybko spada | napięcie jest bardziej stabilne w zakresie pracy |
| Żywotność cykliczna | zwykle bardzo duża | zależna od chemii ogniw |
Kondensator nie jest więc zwykłą „małą baterią”. Jego przewagą jest szybkość działania, a nie długotrwałe zasilanie.
Do czego służy kondensator w elektronice?
W elektronice kondensatory są jednymi z najczęściej stosowanych elementów. Pełnią wiele funkcji: filtrują napięcie, stabilizują zasilanie, tłumią zakłócenia, sprzęgają sygnały, blokują składową stałą i pomagają w pracy układów czasowych.
Najczęstsze zastosowania kondensatorów w elektronice to:
- wygładzanie napięcia po prostowniku,
- tłumienie krótkich zakłóceń,
- stabilizacja zasilania przy układach scalonych,
- sprzęganie sygnałów audio,
- blokowanie składowej stałej,
- tworzenie filtrów,
- praca w układach opóźniających,
- krótkie podtrzymanie zasilania,
- ograniczanie zakłóceń wysokiej częstotliwości.
Przykład: przy układzie scalonym często montuje się mały kondensator ceramiczny. Jego zadaniem jest szybkie dostarczenie energii w chwili, gdy układ nagle jej potrzebuje. Dzięki temu zasilanie jest stabilniejsze, a układ mniej podatny na zakłócenia.
Do czego służy kondensator w zasilaczu?
W zasilaczu kondensator wygładza napięcie i zmniejsza tętnienia. Po wyprostowaniu prądu przemiennego napięcie nie jest idealnie równe. Kondensator ładuje się w momentach wyższego napięcia i oddaje energię, gdy napięcie spada.
Dzięki temu układ zasilany otrzymuje bardziej stabilne napięcie.
W zasilaczach kondensatory mogą pełnić kilka funkcji:
- wygładzają napięcie po prostowniku,
- zmniejszają tętnienia,
- filtrują zakłócenia,
- stabilizują napięcie dla elektroniki,
- magazynują energię między impulsami pracy układu,
- pomagają w ograniczaniu szumów.
W zasilaczach często stosuje się kondensatory elektrolityczne o większej pojemności oraz kondensatory ceramiczne lub foliowe do filtrowania zakłóceń o wyższej częstotliwości.
Kondensatory w zasilaczach mogą się zużywać, zwłaszcza gdy pracują w wysokiej temperaturze. Objawami problemu mogą być restarty urządzenia, piszczenie zasilacza, niestabilne napięcie, brak startu albo widoczne wybrzuszenie kondensatora.
Do czego służy kondensator w silniku?
W silnikach jednofazowych kondensator pomaga uzyskać przesunięcie fazy, które jest potrzebne do rozruchu lub prawidłowej pracy silnika. Bez sprawnego kondensatora silnik może buczeć, nie startować, ruszać dopiero po popchnięciu albo pracować ze słabszym momentem.
W silnikach spotyka się najczęściej dwa pojęcia: kondensator rozruchowy i kondensator pracy.
Kondensator rozruchowy
Kondensator rozruchowy pomaga silnikowi wystartować. Jego zadaniem jest zwiększenie momentu rozruchowego, czyli ułatwienie rozpoczęcia obrotów.
Zwykle pracuje krótko, tylko podczas startu silnika. Jeśli jest uszkodzony, silnik może buczeć, ale nie ruszać.
Kondensator pracy
Kondensator pracy pozostaje w obwodzie podczas normalnego działania silnika. Pomaga utrzymać właściwe warunki pracy i wpływa na moment oraz sprawność silnika.
Jeśli kondensator pracy traci pojemność, silnik może pracować słabiej, grzać się albo mieć problem z utrzymaniem mocy.
| Typ kondensatora | Funkcja | Objawy uszkodzenia |
|---|---|---|
| Rozruchowy | pomaga uruchomić silnik | silnik buczy i nie startuje |
| Pracy | wspiera pracę silnika podczas działania | słabsza praca, grzanie, spadek momentu |
Kondensatora silnikowego nie powinno się zastępować przypadkowym elementem. Musi mieć odpowiednią pojemność, napięcie pracy i typ przeznaczony do pracy z silnikiem.
Do czego służy kondensator w układach przeciwzakłóceniowych?
Kondensatory przeciwzakłóceniowe pomagają ograniczać zakłócenia elektryczne. Stosuje się je w filtrach wejściowych, zasilaczach, elektronarzędziach, sprzęcie AGD, silnikach i urządzeniach zasilanych z sieci.
Ich zadaniem może być:
- tłumienie zakłóceń impulsowych,
- ograniczanie szumów,
- zmniejszanie wpływu urządzenia na sieć,
- poprawa kompatybilności elektromagnetycznej,
- ochrona pracy układów elektronicznych.
W urządzeniach podłączonych do sieci stosuje się specjalne kondensatory przeciwzakłóceniowe o odpowiedniej klasie bezpieczeństwa. Nie powinno się zastępować ich zwykłymi kondensatorami, nawet jeśli mają podobną pojemność i napięcie opisane na obudowie.
Uszkodzony kondensator przeciwzakłóceniowy może powodować zakłócenia, wybijanie zabezpieczeń, trzaski, zapach spalenizny albo całkowitą awarię filtra.
Jakie są rodzaje kondensatorów i do czego służą?
Rodzaj kondensatora dobiera się do jego funkcji. Inny kondensator stosuje się w zasilaczu, inny przy silniku, inny w układach wysokiej częstotliwości, a jeszcze inny w filtrach przeciwzakłóceniowych.
| Rodzaj kondensatora | Typowe zastosowanie |
|---|---|
| Elektrolityczny | zasilacze, filtracja, większe pojemności |
| Ceramiczny | szybkie filtrowanie, układy wysokiej częstotliwości |
| Foliowy | audio, silniki, filtry, praca z prądem przemiennym |
| Tantalowy | elektronika kompaktowa, stabilizacja zasilania |
| Superkondensator | krótkie podtrzymanie energii |
| Rozruchowy | start silników jednofazowych |
| Pracy | stała praca w obwodach silnikowych |
| Przeciwzakłóceniowy | filtry sieciowe i ograniczanie zakłóceń |
Kondensatory różnią się nie tylko pojemnością. Znaczenie mają też napięcie pracy, tolerancja, polaryzacja, ESR, temperatura, typ dielektryka i przeznaczenie.
Dlatego kondensatora nie należy dobierać wyłącznie po wyglądzie lub rozmiarze.
Co oznacza pojemność kondensatora?
Pojemność kondensatora określa, ile ładunku może zgromadzić przy danym napięciu. Podaje się ją w faradach, ale w praktyce najczęściej spotyka się mniejsze jednostki:
- mikrofarady — µF,
- nanofarady — nF,
- pikofarady — pF.
W uproszczeniu: im większa pojemność, tym więcej ładunku może zgromadzić kondensator. Nie oznacza to jednak, że zawsze warto zastosować większą pojemność.
W układzie elektronicznym pojemność wpływa na działanie filtra, czas ładowania, stabilność napięcia, zachowanie sygnału i pracę całego urządzenia. Zmiana pojemności bez zrozumienia układu może spowodować nieprawidłowe działanie.
Oprócz pojemności ważne są też:
- napięcie pracy — nie powinno być niższe niż wymagane w układzie,
- tolerancja — określa dopuszczalne odchylenie pojemności,
- polaryzacja — ważna przy kondensatorach elektrolitycznych i tantalowych,
- temperatura pracy — wpływa na trwałość,
- ESR — ważne szczególnie w zasilaczach i układach impulsowych.
Czy kondensator może być niebezpieczny?
Tak, kondensator może być niebezpieczny, ponieważ może przechowywać energię po odłączeniu urządzenia od zasilania. Dotyczy to szczególnie dużych kondensatorów, zasilaczy, falowników, wzmacniaczy, urządzeń wysokiego napięcia i kuchenek mikrofalowych.
Nie należy dotykać końcówek kondensatora ani wykonywać pomiarów bez upewnienia się, że element jest rozładowany. Kondensator może wyglądać niewinnie, ale jeśli jest naładowany do wysokiego napięcia, kontakt z jego wyprowadzeniami może być groźny.
Zasady bezpieczeństwa:
- nie pracuj przy urządzeniu pod napięciem,
- przed pomiarem odłącz urządzenie od zasilania,
- sprawdź, czy kondensator nie jest naładowany,
- nie zwieraj przypadkowo końcówek metalowym narzędziem,
- przy urządzeniach wysokiego napięcia skorzystaj z serwisu,
- nie wymieniaj kondensatora bez znajomości jego parametrów.
Kondensator jest prostym elementem, ale w niektórych układach może przechowywać energię wystarczającą do spowodowania porażenia lub uszkodzenia urządzenia.
Co się dzieje, gdy kondensator jest uszkodzony?
Uszkodzony kondensator może powodować wiele różnych objawów. Wszystko zależy od tego, jaką funkcję pełni w układzie.
| Miejsce pracy | Możliwe objawy uszkodzenia |
|---|---|
| Zasilacz | tętnienia, piszczenie, restarty, brak startu |
| Silnik | buczenie, brak startu, słaby moment, grzanie |
| Elektronika | niestabilność, resetowanie, błędy |
| Audio | przydźwięk, trzaski, zakłócenia, spadek jakości dźwięku |
| Filtr przeciwzakłóceniowy | zakłócenia, wybicie zabezpieczeń, zapach spalenizny |
| Układ sterowania | zawieszanie, błędy, nieregularna praca |
Najbardziej widoczne objawy uszkodzenia kondensatora to:
- wybrzuszona obudowa,
- wyciek elektrolitu,
- pęknięcie,
- osad przy podstawie,
- przypalenie płytki,
- zapach spalenizny,
- niestabilna praca urządzenia.
Warto jednak pamiętać, że kondensator może być uszkodzony mimo dobrego wyglądu. Może mieć zaniżoną pojemność, wysokie ESR albo zwiększoną upływność. Dlatego w diagnozie często potrzebny jest pomiar.
Czy urządzenie może działać bez kondensatora?
To zależy od funkcji kondensatora. W niektórych układach urządzenie bez kondensatora w ogóle nie wystartuje. W innych może działać niestabilnie albo generować zakłócenia.
| Funkcja kondensatora | Co może się stać po jego usunięciu lub uszkodzeniu |
|---|---|
| Rozruch silnika | silnik może nie wystartować |
| Filtracja zasilania | napięcie może być niestabilne |
| Odsprzęganie układu scalonego | układ może się zawieszać lub resetować |
| Sprzęganie sygnału | sygnał może zostać zablokowany albo zniekształcony |
| Filtr przeciwzakłóceniowy | mogą wzrosnąć zakłócenia |
| Układ czasowy | zmieni się czas działania układu |
Nie warto usuwać kondensatora z urządzenia tylko dlatego, że „bez niego też działa”. Może się okazać, że układ pracuje poza założeniami projektowymi, szybciej zużywa inne elementy albo zakłóca pracę pozostałych urządzeń.
Jak dobrać kondensator do zastosowania?
Kondensator dobiera się do funkcji w układzie. Nie wystarczy wybrać elementu o podobnym rozmiarze. Trzeba sprawdzić pojemność, napięcie pracy, typ, polaryzację, temperaturę, ESR i przeznaczenie.
| Parametr | Dlaczego jest ważny |
|---|---|
| Pojemność | wpływa na funkcję kondensatora w układzie |
| Napięcie pracy | musi być nie niższe niż wymagane |
| Typ | zależy od zastosowania |
| Polaryzacja | ważna przy elektrolitach i tantalowych |
| Temperatura pracy | wpływa na trwałość |
| ESR | ważne w zasilaczach i układach impulsowych |
| Tolerancja | istotna w filtrach i układach czasowych |
| Wymiary | element musi pasować mechanicznie |
| Klasa bezpieczeństwa | ważna w kondensatorach sieciowych i przeciwzakłóceniowych |
Przy wymianie najczęściej dobiera się kondensator o takiej samej pojemności i napięciu pracy nie niższym niż oryginał. Warto jednak pamiętać, że nie każdy kondensator o tej samej pojemności nadaje się do każdego zastosowania.
Przykład: kondensator silnikowy, kondensator elektrolityczny w zasilaczu i kondensator przeciwzakłóceniowy mogą mieć podobne wartości pojemności, ale zupełnie inne przeznaczenie.
Najczęstsze błędy w rozumieniu roli kondensatora
Najczęstsze błędy wynikają z traktowania kondensatora jak uniwersalnego magazynu prądu albo elementu, który można dowolnie zastąpić innym.
- Mylenie kondensatora z baterią
Kondensator magazynuje energię inaczej i zwykle na krótszy czas. - Mówienie, że kondensator magazynuje prąd
Kondensator magazynuje ładunek i energię, a prąd płynie podczas ładowania i rozładowania. - Zakładanie, że większa pojemność zawsze będzie lepsza
Zbyt duża pojemność może zmienić działanie układu. - Wymiana kondensatora na element o zbyt niskim napięciu
Taki kondensator może szybko ulec uszkodzeniu. - Ignorowanie polaryzacji kondensatora elektrolitycznego
Odwrotne podłączenie może być niebezpieczne. - Stosowanie przypadkowego kondensatora w silniku
Silnik może nie startować poprawnie albo się przegrzewać. - Pomijanie ESR w zasilaczach
Kondensator może mieć dobrą pojemność, ale złe parametry pracy. - Zastępowanie kondensatora przeciwzakłóceniowego zwykłym kondensatorem
W obwodach sieciowych liczy się klasa bezpieczeństwa. - Zakładanie, że kondensator jest sprawny, bo nie jest spuchnięty
Uszkodzenia nie zawsze są widoczne. - Dotykanie kondensatora bez sprawdzenia, czy jest rozładowany
Kondensator może przechowywać energię po odłączeniu urządzenia.
Najważniejsze wnioski
Kondensator służy do chwilowego magazynowania energii w polu elektrycznym. W zależności od układu może filtrować napięcie, tłumić zakłócenia, stabilizować zasilanie, pomagać w rozruchu silnika albo pracować z sygnałami.
Najważniejsze zasady:
- kondensator magazynuje ładunek i energię, a nie prąd,
- ładuje się i rozładowuje szybciej niż bateria,
- w zasilaczu wygładza napięcie i zmniejsza tętnienia,
- w silniku pomaga w rozruchu lub pracy,
- w elektronice filtruje, stabilizuje, sprzęga i odsprzęga sygnały,
- uszkodzony kondensator może powodować buczenie, restarty, zakłócenia i niestabilność,
- kondensator może być niebezpieczny, jeśli jest naładowany,
- zamiennik musi mieć właściwą pojemność, napięcie, typ i polaryzację.
Kondensator jest prostym elementem tylko z pozoru. Jego funkcja zależy od miejsca w układzie, dlatego przy diagnozie lub wymianie trzeba patrzeć nie tylko na pojemność, ale też na zastosowanie.
FAQ
Do czego służy kondensator?
Kondensator służy do chwilowego magazynowania energii, filtrowania napięcia, tłumienia zakłóceń, stabilizacji zasilania, rozruchu silników i pracy z sygnałami w układach elektronicznych.
Czy kondensator magazynuje prąd?
Nie. Kondensator magazynuje ładunek i energię w polu elektrycznym. Prąd płynie tylko podczas ładowania lub rozładowania kondensatora.
Czy kondensator działa jak bateria?
Nie dokładnie. Kondensator ładuje się i rozładowuje bardzo szybko, ale zwykle magazynuje mniej energii niż bateria. Bateria lepiej nadaje się do dłuższego zasilania urządzeń.
Po co kondensator w silniku?
W silniku jednofazowym kondensator pomaga uzyskać przesunięcie fazy potrzebne do rozruchu lub prawidłowej pracy. Bez sprawnego kondensatora silnik może buczeć, nie startować albo pracować słabiej.
Po co kondensator w zasilaczu?
W zasilaczu kondensator wygładza napięcie, zmniejsza tętnienia i pomaga stabilizować zasilanie. Dzięki temu układ otrzymuje bardziej równomierne napięcie.
Co robi kondensator rozruchowy?
Kondensator rozruchowy pomaga silnikowi wystartować i uzyskać odpowiedni moment rozruchowy. Zwykle pracuje tylko przez krótki czas podczas uruchamiania silnika.
Co robi kondensator pracy?
Kondensator pracy pozostaje w obwodzie podczas normalnej pracy silnika. Pomaga utrzymać odpowiednie warunki pracy i wpływa na moment oraz sprawność silnika.
Czy urządzenie może działać bez kondensatora?
Czasem tak, ale może działać niestabilnie, nie startować albo generować zakłócenia. Zależy to od funkcji kondensatora w danym układzie.
Co oznacza pojemność kondensatora?
Pojemność określa, ile ładunku kondensator może zgromadzić przy danym napięciu. Podaje się ją najczęściej w mikrofaradach, nanofaradach lub pikofaradach.
Czy kondensator może być niebezpieczny?
Tak. Kondensator może przechowywać energię po odłączeniu urządzenia od zasilania. Przed dotykaniem, pomiarem lub wymianą trzeba upewnić się, że jest rozładowany.
Co się dzieje, gdy kondensator się zepsuje?
Objawy zależą od miejsca pracy kondensatora. Mogą pojawić się problemy z rozruchem silnika, niestabilne napięcie, zakłócenia, restarty urządzenia, buczenie, grzanie albo całkowity brak działania.
Czy większy kondensator będzie lepszy?
Nie zawsze. Pojemność kondensatora dobiera się do funkcji w układzie. Zbyt duża lub zbyt mała pojemność może zmienić działanie urządzenia albo spowodować awarię.
