Jak działa różnicówka? Proste wyjaśnienie zasady działania
Różnicówka, czyli wyłącznik różnicowoprądowy, odłącza zasilanie, gdy wykryje, że część prądu nie wraca prawidłową drogą. W praktyce oznacza to, że urządzenie porównuje prąd wpływający do obwodu z prądem, który z niego wraca. Jeśli pojawi się różnica, różnicówka uznaje to za potencjalnie niebezpieczną sytuację i wyłącza prąd.
Najprościej można powiedzieć, że różnicówka pilnuje bilansu prądu. Jeżeli do urządzenia elektrycznego wpływa określona ilość prądu, taka sama ilość powinna wrócić. Gdy część prądu „ucieka” inną drogą, na przykład przez uszkodzoną izolację, wilgoć, metalową obudowę lub ciało człowieka, wyłącznik różnicowoprądowy powinien zadziałać.
Różnicówka zwiększa bezpieczeństwo instalacji, ale nie zastępuje wszystkich zabezpieczeń. Klasyczny wyłącznik różnicowoprądowy nie chroni przed przeciążeniem ani zwarciem. Od tego są bezpieczniki lub wyłączniki nadprądowe.
Szybka odpowiedź: jak działa różnicówka?
Różnicówka działa przez porównywanie prądu płynącego przewodem fazowym z prądem wracającym przewodem neutralnym. W sprawnym obwodzie te wartości powinny być takie same lub niemal takie same. Jeśli pojawia się różnica, urządzenie odcina zasilanie.
Taka różnica może oznaczać, że prąd płynie nieprawidłową drogą. Może to być skutek awarii urządzenia, przebicia na obudowę, zawilgocenia instalacji albo kontaktu człowieka z elementem pod napięciem.
Można to porównać do kontroli wejścia i wyjścia:
Jeśli do obwodu wpływa 10 A, to 10 A powinno z niego wrócić. Jeśli wraca mniej, różnicówka wykrywa ubytek i wyłącza zasilanie.
Co to jest różnicówka?
Różnicówka to potoczna nazwa wyłącznika różnicowoprądowego. W dokumentacji technicznej można spotkać też oznaczenie RCD. Jej głównym zadaniem jest wykrywanie prądów upływu i szybkie odłączenie zasilania, gdy instalacja lub urządzenie może stanowić zagrożenie.
Prąd upływu pojawia się wtedy, gdy prąd nie płynie wyłącznie przewidzianą drogą w obwodzie. Może „uciekać” przez uszkodzoną izolację, wilgoć, przewód ochronny, metalową obudowę urządzenia albo ciało człowieka.
Różnicówka jest więc zabezpieczeniem, które pomaga ograniczyć skutki takich sytuacji. Nie oznacza to jednak, że sama różnicówka wystarczy do pełnej ochrony instalacji. Powinna działać razem z innymi zabezpieczeniami, między innymi z wyłącznikami nadprądowymi.
RCD, RCCB i RCBO — co oznaczają te skróty?
W opisach produktów można spotkać kilka podobnych nazw. Warto je rozróżnić, bo nie każde urządzenie działa dokładnie tak samo.
| Skrót | Co oznacza | Co warto wiedzieć |
|---|---|---|
| RCD | ogólne określenie urządzenia różnicowoprądowego | wykrywa prąd różnicowy |
| RCCB | klasyczny wyłącznik różnicowoprądowy | nie chroni przed przeciążeniem i zwarciem |
| RCBO | wyłącznik różnicowoprądowy z członem nadprądowym | łączy ochronę różnicową i nadprądową |
W języku potocznym wszystkie te urządzenia bywają nazywane „różnicówką”, ale technicznie różnią się zakresem ochrony. To ważne przy zakupie, modernizacji rozdzielnicy i diagnozowaniu problemów z instalacją.

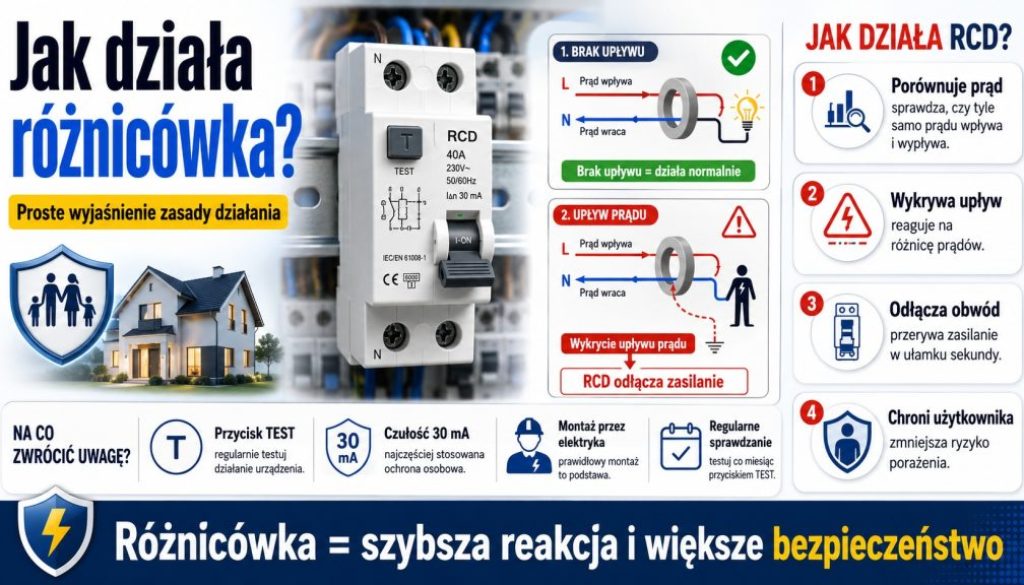

Na czym polega zasada działania różnicówki?
Zasada działania różnicówki polega na porównaniu prądu, który wpływa do obwodu, z prądem, który z niego wraca. W typowej instalacji jednofazowej prąd płynie do odbiornika przewodem fazowym, a wraca przewodem neutralnym.
Jeżeli wszystko działa prawidłowo, bilans prądu jest zachowany. Różnicówka nie wyłącza zasilania, ponieważ nie wykrywa niebezpiecznej różnicy.
Problem pojawia się wtedy, gdy część prądu zaczyna płynąć inną drogą. Może to być na przykład sytuacja, w której uszkodzone urządzenie ma przebicie na metalową obudowę. Jeżeli obudowa zostanie dotknięta, prąd może popłynąć przez ciało człowieka. Różnicówka wykrywa różnicę między prądem wpływającym i wracającym, a następnie odłącza zasilanie.
Działanie można opisać krok po kroku:
- Prąd wpływa do urządzenia przewodem fazowym.
- Urządzenie pobiera energię potrzebną do pracy.
- Prąd wraca przewodem neutralnym.
- Różnicówka porównuje wartości prądu wpływającego i wracającego.
- Jeśli wartości są zgodne, obwód działa dalej.
- Jeśli pojawi się różnica przekraczająca dopuszczalny poziom, różnicówka wyłącza zasilanie.
To właśnie ta „różnica” w przepływie prądu dała potoczną nazwę urządzeniu.
Co wykrywa różnicówka?
Różnicówka wykrywa prąd różnicowy, czyli sytuację, w której część prądu nie wraca prawidłową drogą. Nie wykrywa każdej awarii instalacji i nie zastępuje wszystkich zabezpieczeń.
Najczęstsze sytuacje, w których różnicówka może zadziałać, to:
- uszkodzenie izolacji przewodu,
- przebicie prądu na obudowę urządzenia,
- zawilgocenie gniazdka, przewodu lub urządzenia,
- awaria sprzętu AGD,
- kontakt człowieka z elementem pod napięciem,
- nieprawidłowe połączenie przewodów,
- suma małych prądów upływu z wielu urządzeń.
| Sytuacja | Czy różnicówka może zadziałać? |
|---|---|
| Uszkodzona izolacja przewodu | tak |
| Prąd upływa przez obudowę urządzenia | tak |
| Wilgoć w gniazdku lub urządzeniu | tak |
| Człowiek dotyka elementu pod napięciem | może zadziałać |
| Zwarcie między przewodem fazowym i neutralnym | nie zawsze; tu działa głównie zabezpieczenie nadprądowe |
| Przeciążenie obwodu | nie; od tego jest zabezpieczenie nadprądowe |
| Zbyt duża liczba urządzeń na jednym obwodzie | nie bezpośrednio, chyba że pojawią się prądy upływu |
Różnicówka reaguje więc na konkretny typ zagrożenia: upływ prądu poza prawidłową drogą przepływu.
Przed czym chroni różnicówka?
Różnicówka pomaga chronić przed skutkami porażenia prądem i prądami upływu. Jej zadaniem jest szybkie odłączenie zasilania, gdy prąd zaczyna płynąć niebezpieczną drogą.
Może pomóc w sytuacjach, gdy:
- człowiek dotknie elementu znajdującego się pod napięciem,
- uszkodzone urządzenie ma przebicie na obudowę,
- wilgoć powoduje upływ prądu,
- izolacja przewodu jest uszkodzona,
- prąd odpływa przez przewód ochronny PE,
- pojawia się niebezpieczny prąd upływu.
Różnicówka nie jest jednak „magicznym zabezpieczeniem od wszystkiego”. Nie gwarantuje pełnej ochrony w każdej możliwej sytuacji. Jej skuteczność zależy od poprawnego doboru, montażu, stanu instalacji i wykonania pomiarów.
W praktyce różnicówka jest bardzo ważnym elementem ochrony, ale powinna być częścią całego systemu zabezpieczeń.
Czym różni się różnicówka od bezpiecznika?
Różnicówka i bezpiecznik chronią przed innymi zagrożeniami. Różnicówka reaguje na prąd upływu, a bezpiecznik lub wyłącznik nadprądowy reaguje na przeciążenie i zwarcie.
To jedno z najważniejszych rozróżnień. Wiele osób zakłada, że skoro w rozdzielnicy jest różnicówka, to zastępuje ona zwykłe bezpieczniki. Tak nie jest.
| Cecha | Różnicówka | Bezpiecznik / wyłącznik nadprądowy |
|---|---|---|
| Reaguje na prąd upływu | tak | nie w podstawowej funkcji |
| Reaguje na przeciążenie | nie | tak |
| Reaguje na zwarcie | nie jako główna funkcja | tak |
| Pomaga chronić przed porażeniem | tak | nie jest do tego głównie przeznaczony |
| Chroni przewody przed przegrzaniem przy przeciążeniu | nie | tak |
| Może działać razem z drugim zabezpieczeniem | tak | tak |
Najprościej:
- różnicówka sprawdza, czy prąd nie „ucieka” z obwodu,
- bezpiecznik sprawdza, czy przez obwód nie płynie zbyt duży prąd.
Dlatego klasyczna różnicówka powinna współpracować z zabezpieczeniem nadprądowym. Dopiero razem tworzą pełniejszy układ ochronny.
Co oznacza 30mA na różnicówce?
Oznaczenie 30mA informuje o czułości różnicówki. Jest to wartość prądu różnicowego, przy której urządzenie ma zadziałać w określonych warunkach.
W instalacjach domowych często spotyka się różnicówki o czułości 30mA, ponieważ są stosowane jako ochrona dodatkowa przed porażeniem. Warto jednak pamiętać, że dokładny dobór czułości zależy od zastosowania i powinien być zgodny z projektem instalacji.
Nie należy mylić wartości 30mA z oznaczeniami takimi jak 25A, 40A lub 63A.
To są różne parametry:
| Oznaczenie | Co oznacza |
|---|---|
| 30mA | czułość różnicowa |
| 25A, 40A, 63A | prąd znamionowy urządzenia |
| typ AC, A, F, B | rodzaj wykrywanych prądów różnicowych |
| 2P, 4P | liczba biegunów |
Przykład: różnicówka 40A/30mA może przewodzić prąd znamionowy 40A i ma czułość różnicową 30mA. Różnicówka 25A/30mA ma niższy prąd znamionowy, ale taką samą czułość.
Kiedy różnicówka wyłącza prąd?
Różnicówka wyłącza prąd, gdy wykryje różnicę między prądem wpływającym i wracającym z obwodu. W praktyce może to oznaczać awarię urządzenia, problem z instalacją lub niebezpieczny upływ prądu.
Do częstych sytuacji należą:
- podłączenie uszkodzonego urządzenia,
- przebicie w pralce, zmywarce, bojlerze lub piekarniku,
- zawilgocenie gniazdka,
- uszkodzenie przewodu,
- praca urządzenia w wilgotnym pomieszczeniu,
- nieprawidłowe połączenie przewodu neutralnego i ochronnego,
- błąd po remoncie lub przeróbce instalacji,
- suma prądów upływu z wielu odbiorników.
Jeśli różnicówka wyłączyła prąd jeden raz, może to być reakcja na konkretną awarię lub chwilowy problem. Jeśli jednak wyzwala często, nie należy tego ignorować. Powtarzające się zadziałanie różnicówki oznacza, że trzeba znaleźć przyczynę.
Nie powinno się „rozwiązywać” problemu przez omijanie różnicówki, mostkowanie przewodów lub wymianę zabezpieczenia na inne bez diagnozy. To może stworzyć realne zagrożenie.
Czy różnicówka zawsze chroni przed porażeniem?
Różnicówka znacząco zwiększa poziom ochrony, ale nie daje absolutnej gwarancji bezpieczeństwa w każdej sytuacji. Jej działanie zależy od warunków w instalacji, poprawnego montażu, typu urządzenia i parametrów technicznych.
Różnicówka może pomóc, gdy prąd zaczyna płynąć przez ciało człowieka lub przez inną nieprawidłową drogę. Jednak nie oznacza to, że można lekceważyć inne zasady bezpieczeństwa.
RCD nie zastępuje:
- sprawnej instalacji,
- przewodu ochronnego,
- poprawnie dobranych zabezpieczeń,
- pomiarów elektrycznych,
- właściwego podziału obwodów,
- zdrowego rozsądku przy korzystaniu z urządzeń elektrycznych.
Szczególnie ostrożnie trzeba podchodzić do starych instalacji. Sama obecność różnicówki nie oznacza automatycznie, że cała instalacja jest bezpieczna.
Do czego służy przycisk TEST na różnicówce?
Przycisk TEST służy do sprawdzenia, czy mechanizm różnicówki reaguje na symulowany prąd różnicowy. Po jego naciśnięciu sprawne urządzenie powinno wyłączyć zasilanie chronionego obwodu.
To prosty sposób na sprawdzenie podstawowej reakcji urządzenia bez rozkręcania rozdzielnicy.
Warto pamiętać o kilku zasadach:
- test wykonuje się przyciskiem na obudowie różnicówki,
- po naciśnięciu przycisku urządzenie powinno zadziałać,
- brak reakcji oznacza, że instalację lub urządzenie powinien sprawdzić elektryk,
- test przyciskiem nie zastępuje profesjonalnych pomiarów,
- test nie potwierdza, że cała instalacja jest wykonana prawidłowo.
Przycisk TEST sprawdza tylko wybrany mechanizm działania. Nie jest pełną diagnostyką instalacji elektrycznej.
Dlaczego różnicówka wybija?
Różnicówka wybija, ponieważ wykrywa prąd różnicowy. To może być skutek realnej awarii, błędu w instalacji albo sumowania się niewielkich prądów upływu z wielu urządzeń.
Najczęstsze przyczyny to:
- uszkodzona grzałka w pralce, zmywarce lub bojlerze,
- wilgoć w urządzeniu,
- zawilgocone gniazdko,
- uszkodzony przewód zasilający,
- przebicie na obudowę,
- źle połączone przewody w instalacji,
- awaria po remoncie,
- zbyt wiele urządzeń pod jedną różnicówką,
- uszkodzenie samego wyłącznika różnicowoprądowego.
Jeśli różnicówka wybija po włączeniu konkretnego urządzenia, przyczyna może leżeć w tym sprzęcie. Jeśli wyłącza się losowo, problem może być trudniejszy do znalezienia i wymagać pomiarów.
Bezpieczna kolejność działania wygląda tak:
- Zwróć uwagę, kiedy różnicówka wyłącza prąd.
- Sprawdź, czy problem pojawia się po podłączeniu konkretnego urządzenia.
- Odłącz urządzenia, które mogły spowodować zadziałanie.
- Nie omijaj i nie mostkuj zabezpieczenia.
- Jeśli problem wraca, wezwij elektryka.
Częste wyzwalanie różnicówki nie jest „złośliwością instalacji”. To sygnał, że coś wymaga sprawdzenia.
Czy różnicówka działa bez uziemienia?
Różnicówka działa przez porównywanie prądów w przewodach roboczych, więc jej zasada działania nie polega wyłącznie na obecności uziemienia. Nie oznacza to jednak, że brak prawidłowego przewodu ochronnego jest bezpieczny.
W instalacji z prawidłowo wykonaną ochroną przewód ochronny PE pomaga odprowadzić prąd uszkodzeniowy i umożliwia skuteczne działanie zabezpieczeń. Jeśli instalacja jest stara, nie ma przewodu ochronnego albo była wielokrotnie przerabiana, sama różnicówka nie rozwiązuje wszystkich problemów.
Nie należy traktować różnicówki jako sposobu na „naprawienie” starej instalacji bez modernizacji. W takim przypadku potrzebna jest ocena elektryka, sprawdzenie układu sieci i wykonanie pomiarów.
Jakie są rodzaje różnicówek?
Różnicówki różnią się nie tylko ceną i marką. Przy wyborze znaczenie mają typ wykrywanych prądów, czułość, prąd znamionowy, liczba biegunów i to, czy urządzenie ma człon nadprądowy.
| Parametr | Co oznacza |
|---|---|
| Typ AC, A, F, B | rodzaj prądów różnicowych, które urządzenie potrafi wykrywać |
| 25A, 40A, 63A | prąd znamionowy, czyli obciążalność urządzenia |
| 10mA, 30mA, 100mA, 300mA | czułość różnicowa |
| 2P, 4P | liczba biegunów, zależna między innymi od instalacji jedno- lub trójfazowej |
| RCCB / RCBO | informacja, czy urządzenie ma także ochronę nadprądową |
Właśnie dlatego nie warto wybierać różnicówki tylko po oznaczeniu 30mA albo 40A. Te parametry są ważne, ale nie opisują całego urządzenia.
Przykład: dwie różnicówki mogą mieć oznaczenie 40A/30mA, ale różnić się typem, liczbą biegunów i zastosowaniem. Jedna może być odpowiednia do prostego obwodu, a inna do instalacji z bardziej wymagającymi odbiornikami.
Kiedy trzeba wezwać elektryka?
Elektryka należy wezwać zawsze wtedy, gdy nie znasz przyczyny zadziałania różnicówki, instalacja jest stara albo planujesz zmianę zabezpieczeń w rozdzielnicy. W takich przypadkach potrzebna jest nie tylko wymiana urządzenia, ale też sprawdzenie instalacji.
Pomoc fachowca jest szczególnie ważna, gdy:
- różnicówka wybija bez jasnej przyczyny,
- wyłącza się po deszczu lub w wilgotnym pomieszczeniu,
- nie działa przycisk TEST,
- rozdzielnica była samodzielnie przerabiana,
- instalacja nie ma przewodu ochronnego,
- jedna różnicówka odcina prąd w całym domu,
- pojawiają się problemy po remoncie,
- planujesz modernizację rozdzielnicy,
- nie wiesz, jaki typ różnicówki wybrać,
- w instalacji są urządzenia takie jak falownik, pompa ciepła, fotowoltaika lub ładowarka samochodu elektrycznego.
Artykuł może pomóc zrozumieć zasadę działania różnicówki, ale nie zastępuje pomiarów ani oceny instalacji przez osobę z odpowiednimi uprawnieniami.
Najważniejsze wnioski
Różnicówka działa przez porównywanie prądu wpływającego do obwodu z prądem, który z niego wraca. Gdy pojawia się różnica, urządzenie odłącza zasilanie, ponieważ może to oznaczać niebezpieczny prąd upływu.
Najważniejsze zasady:
- różnicówka wykrywa prąd różnicowy,
- pomaga chronić przed skutkami porażenia prądem,
- reaguje na prądy upływu,
- nie zastępuje bezpiecznika,
- klasyczna różnicówka nie chroni przed przeciążeniem,
- wartość 30mA oznacza czułość,
- wartości 25A, 40A lub 63A oznaczają prąd znamionowy,
- częste wyzwalanie różnicówki wymaga znalezienia przyczyny,
- przycisk TEST nie zastępuje pomiarów instalacji,
- dobór i montaż zabezpieczeń powinien wykonać elektryk.
Różnicówka jest jednym z najważniejszych zabezpieczeń w instalacji elektrycznej, ale działa prawidłowo tylko wtedy, gdy jest właściwie dobrana, zamontowana i sprawdzona.
FAQ
Czy różnicówka chroni przed zwarciem?
Klasyczna różnicówka nie jest zabezpieczeniem zwarciowym. Od zwarć chroni bezpiecznik lub wyłącznik nadprądowy. Różnicówka reaguje przede wszystkim na prąd upływu.
Czy różnicówka chroni przed przeciążeniem?
Nie. Klasyczny wyłącznik różnicowoprądowy nie chroni przed przeciążeniem. Do tego służy zabezpieczenie nadprądowe. Wyjątkiem są urządzenia, które łączą funkcję różnicową i nadprądową.
Czy różnicówka chroni przed porażeniem?
Różnicówka może znacząco ograniczyć ryzyko skutków porażenia, jeśli jest poprawnie dobrana, zamontowana i instalacja jest sprawna. Nie daje jednak absolutnej gwarancji bezpieczeństwa w każdej sytuacji.
Dlaczego różnicówka wybija po włączeniu pralki?
Przyczyną może być uszkodzona grzałka, zawilgocenie, przebicie na obudowę, uszkodzony przewód lub inna awaria urządzenia. Jeśli problem się powtarza, pralkę i instalację powinien sprawdzić fachowiec.
Co oznacza 30mA na różnicówce?
30mA oznacza czułość różnicówki, czyli wartość prądu różnicowego, przy której urządzenie ma zadziałać w określonych warunkach. Nie należy mylić tego parametru z prądem znamionowym, takim jak 25A lub 40A.
Czy można używać instalacji, jeśli różnicówka wybija?
Nie należy ignorować wyzwalania różnicówki. Jednorazowe zadziałanie może wynikać z konkretnej awarii, ale powtarzający się problem wymaga sprawdzenia instalacji lub podłączonych urządzeń.
Czy przycisk TEST wystarczy do sprawdzenia różnicówki?
Nie. Przycisk TEST sprawdza podstawową reakcję mechanizmu, ale nie zastępuje profesjonalnych pomiarów instalacji. Jeśli różnicówka nie reaguje na TEST, trzeba wezwać elektryka.
Czy każda instalacja ma różnicówkę?
Nie każda instalacja ma różnicówkę. Starsze instalacje mogą jej nie mieć albo mogą mieć zabezpieczenia wykonane według dawnych zasad. Przy modernizacji warto sprawdzić rozdzielnicę i ochronę przeciwporażeniową z elektrykiem.
Czy różnicówka działa bez przewodu ochronnego?
Zasada działania różnicówki polega na porównywaniu prądów w przewodach roboczych, ale brak prawidłowego przewodu ochronnego może znacząco obniżyć bezpieczeństwo instalacji. Stare instalacje wymagają indywidualnej oceny.
Czy różnicówka może się zepsuć?
Tak. Wyłącznik różnicowoprądowy, jak każde urządzenie, może ulec awarii. Objawem może być brak reakcji na przycisk TEST, samoczynne wyzwalanie bez przyczyny albo brak zadziałania w warunkach testowych. W takiej sytuacji urządzenie i instalację powinien sprawdzić elektryk.
